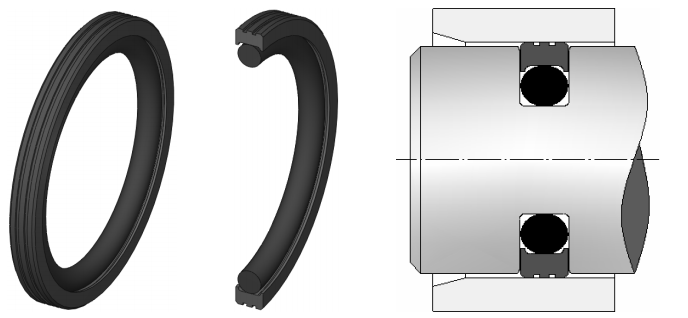

与TR型旋转轴密封件的应用相似，但适用外压场合。设计选型时以TR型为优先，TP型次之。
应用范围
压力： ≤300BAR
温度： -60~+200℃
移动速度： ≤1m/s
标准材质： 碳纤填充PTFE材质
注：可依照工况选用其他材质

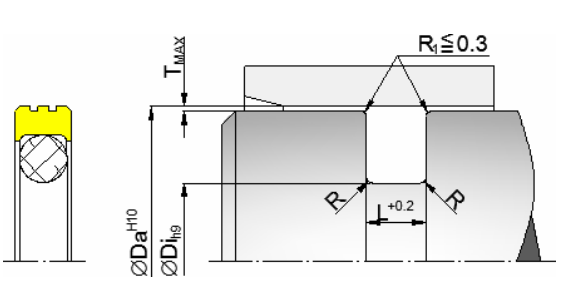

尺寸选用建议
| 杆径 | 沟槽底径 | 沟槽宽度 | 沟槽R角 | 挤出间隙 | 截面 | O型圈 | ||
| φDa | φDi | L | R | T | ||||
| 8~14.9 | Da-4.9 | 2.2 | 0.5 | 0.1 | A | 1.78 | ||
| 15~39.9 | Da-7.5 | 3.2 | 0.5 | 0.1 | B | 2.62 | ||
| 40~79.9 | Da-11.0 | 4.2 | 0.5 | 0.15 | C | 3.53 | ||
| 80~132.9 | Da-15.5 | 6.3 | 0.9 | 0.2 | D | 5.33 | ||
| 133~329.9 | Da-21.0 | 8.1 | 0.9 | 0.25 | E | 6.99 | ||
| 330~650.0 | Da-24.5 | 8.1 | 0.9 | 0.25 | F | 6.99 | ||

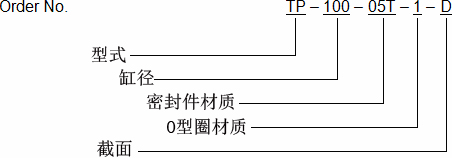

订购范例：
※依照使用工况选用其他材质
