应用范围
压力： ≤350BAR
温度： -150~+225℃
移动速度：≤15m/s
标准材质：填充碳纤PTFE材质
注：特殊流体或者应用场合，可选用其他材质。

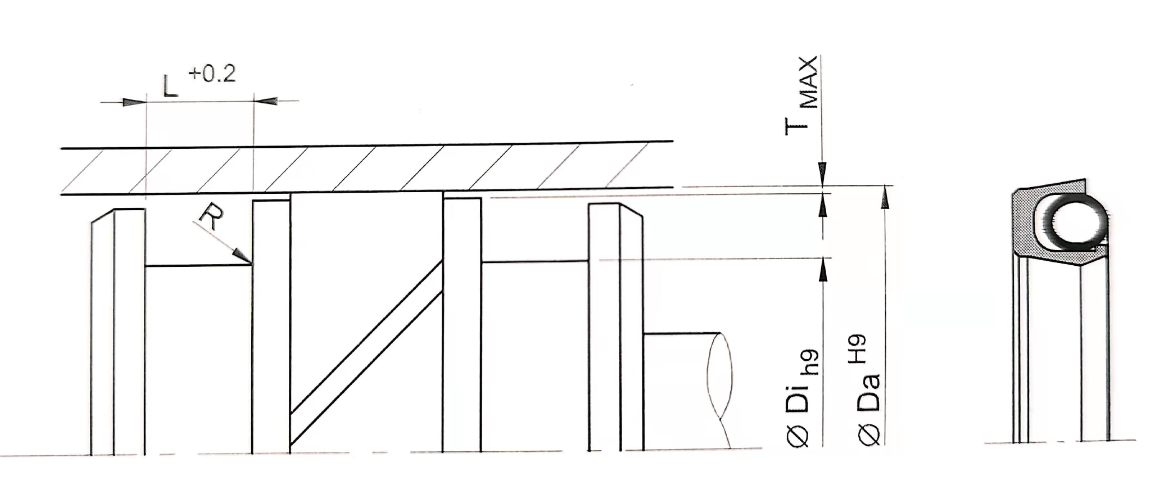

密封件沟槽尺寸
| 活塞尺寸 | 沟槽底径 | 沟槽宽度 | 间隙 | 圆角 | 等同O型圈线径 | 对应的O型圈代码 |
| φDa | φDi | L | T | R | Thickness | O-ring Code |
| 6~13.9 | Da-2.9 | 2.4 | 0.06 | 0.4 | 1.78 | A |
| 14~24.9 | Da-4.5 | 3.6 | 0.06 | 0.4 | 2.62 | B |
| 25~45.9 | Da-6.2 | 4.8 | 0.07 | 0.6 | 3.53 | C |
| 46~124.9 | Da-9.4 | 7.1 | 0.08 | 0.8 | 5.33 | D |
| 125-700 | Da-12.2 | 9.5 | 0.12 | 0.8 | 6.99 | E |
选型范例
结构： CP
活塞尺寸： φDa=100mm
沟槽底径： φDi=90.6mm
沟槽宽度： L=7.1mm
材质组合： 填充碳纤PTFE+301SS
产品编号： CP-1000-5-6-D
