应用范围
压力：≤350BAR
温度：-150~+225℃
标准材质：填充碳纤PTFE材质
注：特殊流体或者应用场合，可选用其他材质。

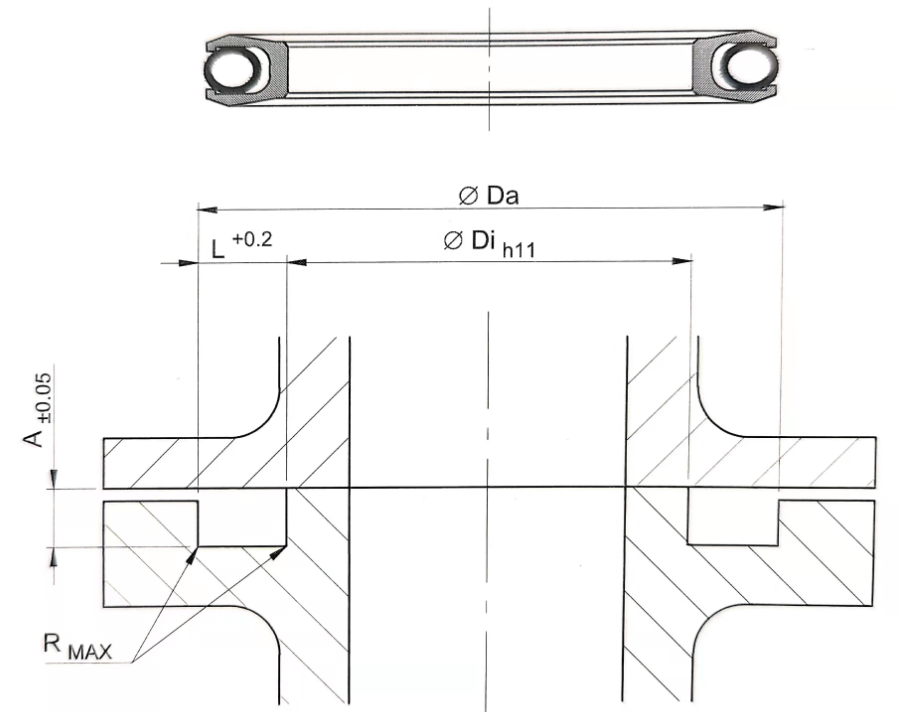

密封件沟槽尺寸
| 沟槽内径 | 沟槽外径 | 沟槽宽度 | 沟槽深度 | 圆角 | 等同O型圈线径 | 对应的O型圈代码 |
| φDi | φDa | L | A | R | Thickness | O-ring Code |
| 40~44.9 | Di+7.2 | 3.6 | 2.25 | 0.4 | 2.62 | B |
| 45~79.9 | Di+9.6 | 4.8 | 3.10 | 0.6 | 3.53 | C |
| 80~109.9 | Di+14.2 | 7.1 | 4.70 | 0.8 | 5.33 | D |
| 110~700 | Di+19.0 | 9.5 | 6.10 | 0.8 | 6.99 | E |
选型范例

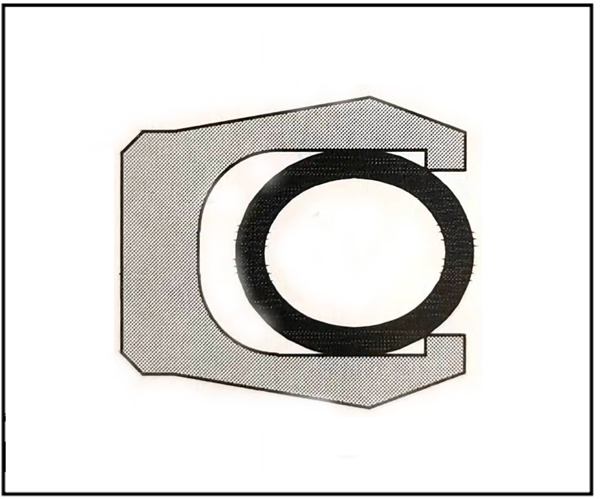

结构： CC
沟槽内径： φDi=100mm
沟槽外径： φDa=114.2mm
沟槽深度： A=4.7mm
材质组合： 填充碳纤PTFE+301SS
产品编号： CC-1000-5-6-D
