应用范围
压力：≤350BAR
温度：-150~+225℃
移动速度： ≤15m/s
标准材质：填充碳纤PTFE材质
注：特殊流体或者应用场合，可选用其他材质。
移动速度＞8m/s时，需加装挡圈，沟槽宽度加大25-30%.

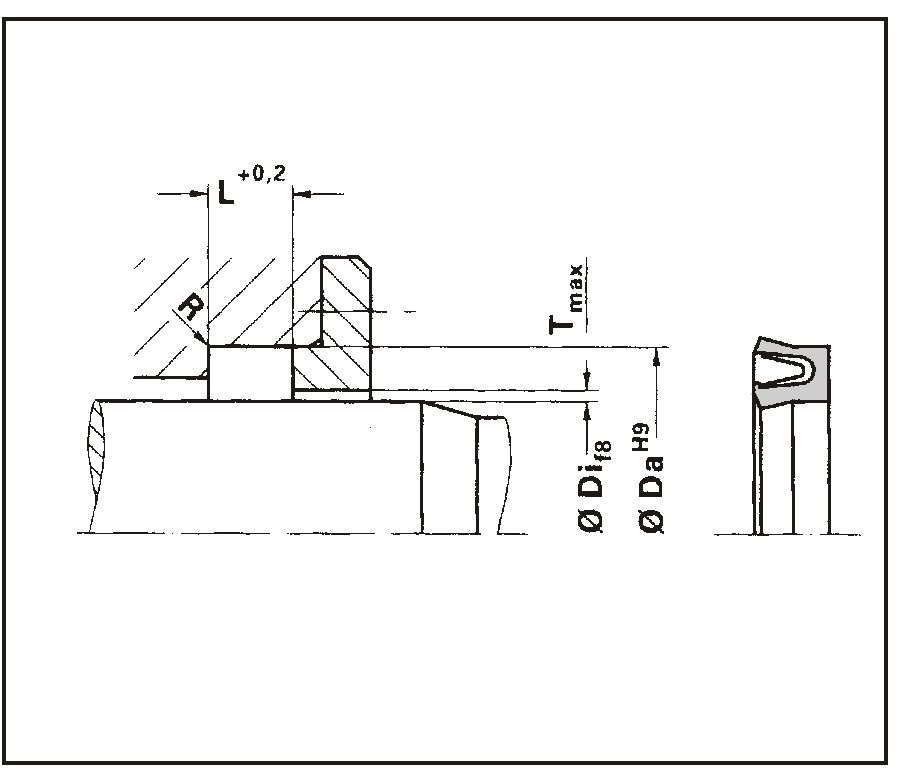

密封件沟槽尺寸
| 杆径 | 沟槽底径 | 沟槽宽度 | 间隙 | 圆角 | 等同O型圈线径 | 对应的O型圈代码 |
| φDi | φDa | L | T | R | Thickness | O-ring Code |
| 4~9.9 | Di+2.9 | 2.4 | 0.06 | 0.4 | 1.78 | A |
| 10~19.9 | Di+4.5 | 3.6 | 0.06 | 0.4 | 2.62 | B |
| 20~39.9 | Di+6.2 | 4.8 | 0.07 | 0.6 | 3.53 | C |
| 40~119.9 | Di+9.4 | 7.1 | 0.08 | 0.8 | 5.33 | D |
| 120~700 | Di+12.2 | 9.5 | 0.12 | 0.8 | 6.99 | E |
选型范例
结构： VR
杆径： φDi=100mm
沟槽底径： φDa=109.4mm
沟槽宽度： L=7.1mm
材质组合： 填充碳纤PTFE+301SS
产品编号： VR-1000-5-1-D
