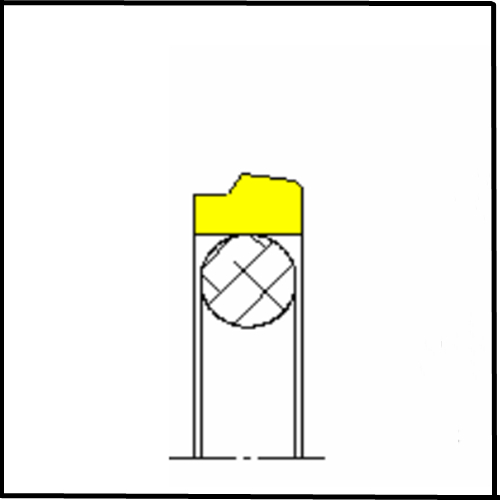

适用于单动油压缸的活塞密封件，若成对配置亦可应用于双动油压缸。典型应用包括：控制用油压缸、伺服控制系统、工作母机及工程机械等。
应用范围
压力： ≤400BAR
温度： -60~+200℃
移动速度： ≤4m/s
标准材质： 填充铜粉PTFE材质
注：可依照工况选用其他材质

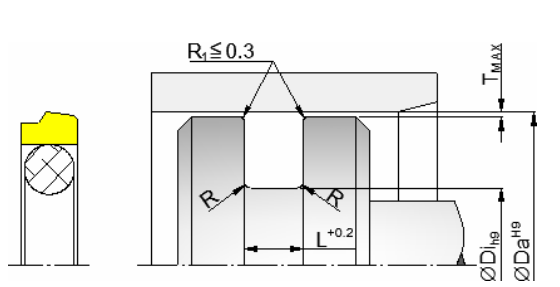

尺寸选用建议
| 缸径 | 沟槽底径 | 沟槽宽度 | 沟槽R角 | 沟槽间隙 | 截面 | O型圈 | ||
| φDa | φDi | L | R | T | ||||
| 100bar | 200bar | 400bar | ||||||
| 8~16.9 | Di-4.9 | 2.2 | 0.5 | 0.3 | 0.2 | 0.1 | A | 1.78 |
| 17~26.9 | Di-7.3 | 3.2 | 0.5 | 0.4 | 0.25 | 0.15 | B | 2.62 |
| 27~59.9 | Di-10.7 | 4.2 | 0.5 | 0.4 | 0.25 | 0.15 | C | 3.53 |
| 60~199.9 | Di-15.1 | 6.3 | 0.9 | 0.5 | 0.3 | 0.2 | D | 5.33 |
| 200~255.9 | Di-20.5 | 8.1 | 0.9 | 0.5 | 0.3 | 0.2 | E | 6.99 |
| 256~669.9 | Di-24.0 | 8.1 | 0.9 | 0.6 | 0.35 | 0.25 | F | 6.99 |
| 670~999.9 | Di-27.3 | 9.5 | 0.9 | 0.7 | 0.4 | 0.3 | G | 8.40 |
| 1000.0+ | Di-38.0 | 13.8 | 0.9 | 0.7 | 0.4 | 0.3 | H | 12.00 |

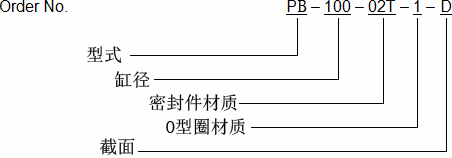

订购范例：
※依照使用工况选用其他材质
注：缸径大于1000.00mm时，数量前加上K。
例如尺寸1200x1162x13.8，订购时请注明 PB-K1200-02T-1-H。
