应用范围
压力：≤350BAR
温度：-150~+225℃
移动速度： ≤15m/s
标准材质：填充碳纤PTFE材质
注：特殊流体或者应用场合，可选用其他材质。

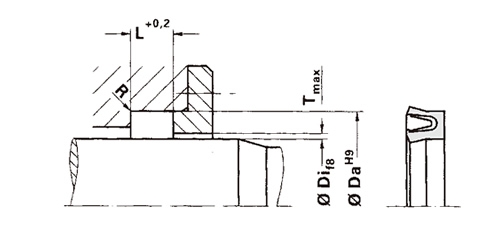

密封件沟槽尺寸
| 杆径 | 沟槽底径 | 沟槽宽度 | 间隙 | 圆角 | 等同O型圈线径 | 对应的O型圈代码 |
| φDi | φDa | L | T | R | Thickness | O-ring Code |
| 3~10 | Di+3 | 2.5 | 0.06 | 0.4 | 1.9 | A |
| 10~22 | Di+4 | 3.2 | 0.06 | 0.4 | 2.4 | B |
| 22~25 | Di+6 | 4.7 | 0.07 | 0.6 | 3.5 | C |
| 48~150 | Di+10 | 7.5 | 0.08 | 0.8 | 5.7 | D |
| 150~400 | Di+15 | 11 | 0.12 | 0.8 | 8.4 | E |
选型范例
结构： VRJ
杆径： φDi=100mm
沟槽底径： φDa=110mm
沟槽宽度： L=7.5mm
材质组合： 填充碳纤PTFE+301SS
产品编号： VRJ-1000-5-1-D
