应用范围
压力： ≤400BAR
温度： -120~+260℃
标准材质：填充碳纤PTFE材质
注：特殊流体或者应用场合，可选用其他材质。

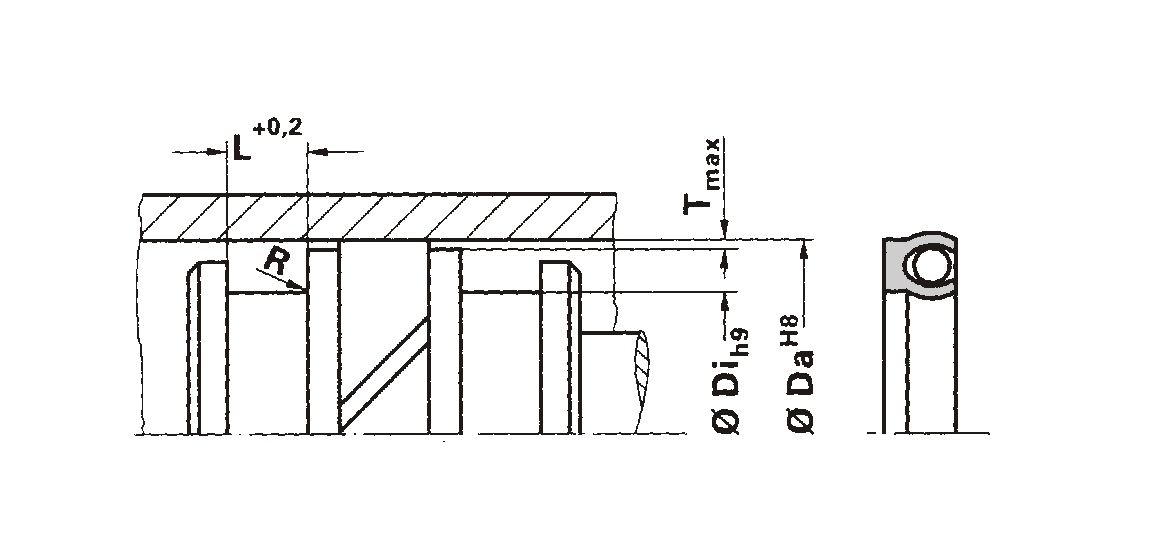

密封件沟槽尺寸
| 活塞尺寸 | 沟槽底径 | 沟槽宽度 | 间隙 | 圆角 | 等同O型圈线径 | 对应的O型圈代码 |
| φDa | φDi | L | T | R | Thickness | O-ring Code |
| 6~13 | Da-3 | 2.5 | 0.06 | 0.4 | 1.9 | A |
| 14~26 | Da-4 | 3.2 | 0.06 | 0.4 | 2.4 | B |
| 28~56 | Da-6 | 4.7 | 0.07 | 0.6 | 3.5 | C |
| 58~160 | Da-10 | 7.5 | 0.08 | 0.8 | 5.7 | D |
| 165-415 | Da-15 | 11 | 0.12 | 0.8 | 8.4 | E |
选型范例
结构： HPJ
活塞尺寸： φDa=100mm
沟槽底径： φDi=90mm
沟槽宽度： L=7.5mm
材质组合： 填充碳纤PTFE+301SS
产品编号： HPJ-1000-5-1-D
