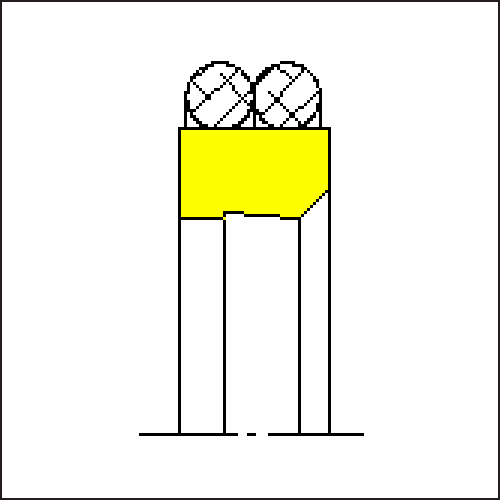

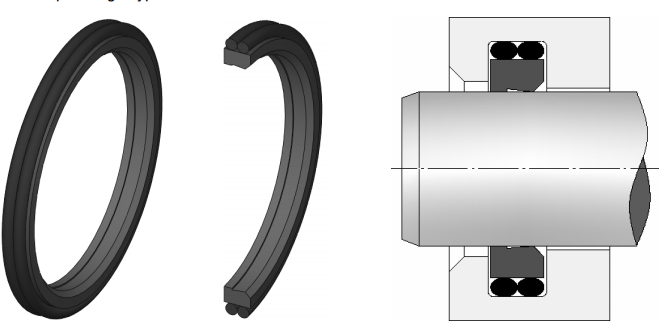

此型防尘圈适用于双向滑动应用，具有双密封唇，外唇威防尘设计而内唇有动密封功能；并利用双O型圈提供PTFE密封件的适度的抵紧滑动杆件，故具有优异的防尘与初步密封双效作用。由于双O型圈的均衡致动能力可应用于短行程而作动频，如堆高机、社畜成型机、压床、农业机械等场合。对采用回泵哪里不足的密封设计，建议在沟槽底部加开泄压孔。
应用范围
温度： -40~+200℃
移动速度： ≤4m/s
标准材质： 铜粉填充PTFE材质
注：可依照工况选用其他材质

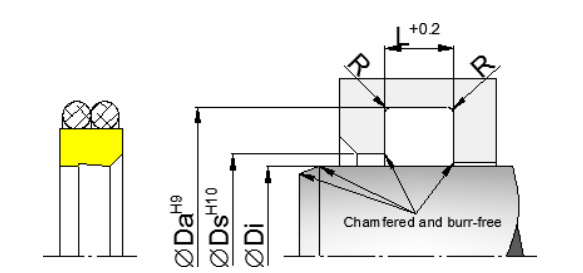

尺寸选用建议
| 杆径 | 沟槽底径 | 沟槽宽度 | 沟槽开口直径 | 沟槽R角 | 截面 | O型圈 | ||
| φDi | φDa | L | φDs | R | ||||
| 19.0~39.9 | Di+7.6 | 4.2 | Di+1.0 | 0.4 | A | 1.78 | ||
| 40.0~69.9 | Di+8.8 | 6.3 | Di+1.5 | 1.2 | B | 2.62 | ||
| 70.0~139.9 | Di+12.2 | 8.1 | Di+2.0 | 2.0 | C | 3.53 | ||
| 140.0~499.9 | Di+16.0 | 11.5 | Di+2.0 | 2.0 | D | 5.33 | ||
| 500.0~650.9 | Di+24.0 | 15.5 | Di+2.0 | 2.0 | E | 6.99 | ||
| 650.0+ | Di+27.3 | 18.0 | Di+2.5 | 2.0 | F | 8.40 | ||

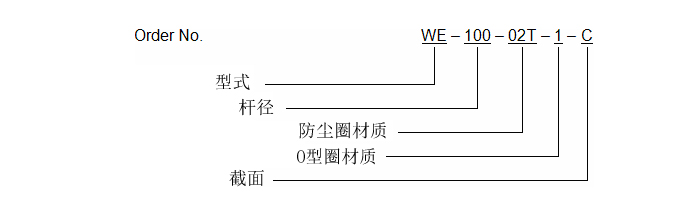

订购范例：
※依照使用工况选用其他材质
