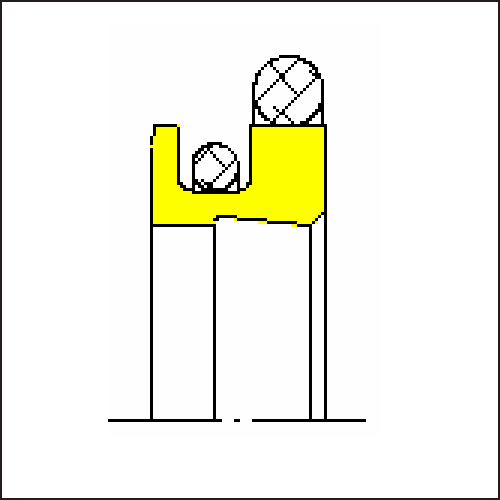

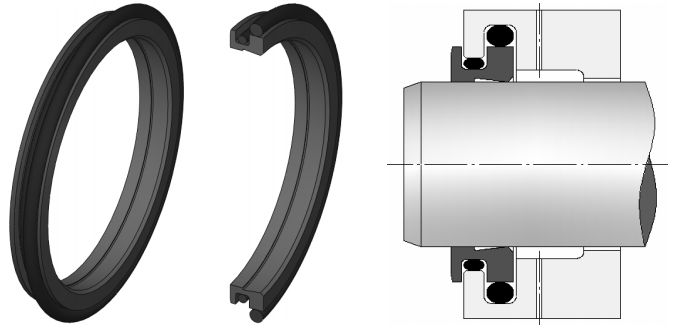

此型防尘圈适用于大直径的双向滑动应用，具有双密封唇，外唇为挂唇设计而内唇有动密封功能。并利用一大一小O型圈对PTFE密封件内外唇的不同抵紧力，提供非常优异的刮唇性能。由于双O型圈的均衡致动能能力可应用于较大杆径、短行程尔作动频。如钢铁厂油压缸、射出成型机、油压压床等场合。
应用范围
温度： -40~+200℃
移动速度： ≤4m/s
标准材质： 铜粉填充PTFE材质
注：可依照工况选用其他材质

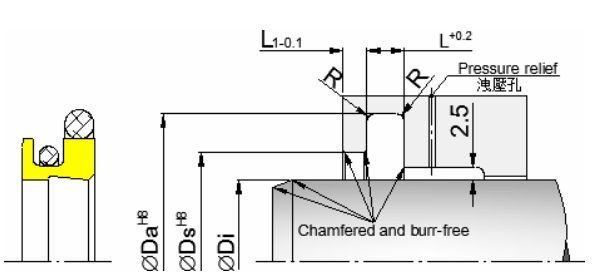

尺寸选用建议
| 杆径 | 沟槽底径 | 沟槽宽 | 密封件高度 | 沟槽R角 | 截面 | O型圈 | |||
| φDi | φDa | φDs | L | L1 | H | R | |||
| 100.0~299.9 | Di+22.2 | Di+10.7 | 6.3 | 4.2 | 13.5 | 1.2 | A | 5.33 | 3.53 |
| 300.0~629.9 | Di+33.0 | Di+15.1 | 8.1 | 6.3 | 18.4 | 1.2 | B | 6.99 | 5.33 |
| 630.0+ | Di+36.5 | Di+15.1 | 9.5 | 6.3 | 19.8 | 2.0 | C | 8.40 | 5.33 |

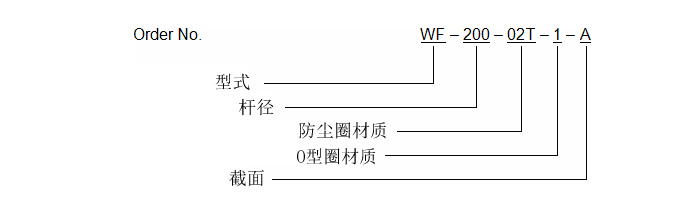

订购范例：
※依照使用工况选用其他材质
