应用范围
压力：≤500BAR
温度：-150~+260℃
标准材质：填充碳纤PTFE材质
注：特殊流体或者应用场合，可选用其他材质。
密封件沟槽尺寸
| 沟槽外径 | 沟槽内径 | 沟槽宽度 | 沟槽深度 | 圆角 | 等同O型圈线径 | 对应的O型圈代码 |
| φDa | φDi | L | A | R | Thickness | O-ring Code |
| ≥12 | Da-4.8 | 2.4 | 1.45+0.03 | 0.4 | 1.78 | A |
| ≥20 | Da-7.2 | 3.6 | 2.25+0.05 | 0.4 | 2.62 | B |
| ≥30 | Da-9.6 | 4.8 | 3.10+0.08 | 0.6 | 3.53 | C |
| ≥40 | Da-14.2 | 7.1 | 4.70+0.10 | 0.8 | 5.33 | D |
| ≥50 | Da-19.0 | 9.5 | 6.10+0.15 | 0.8 | 6.99 | E |
选型范例

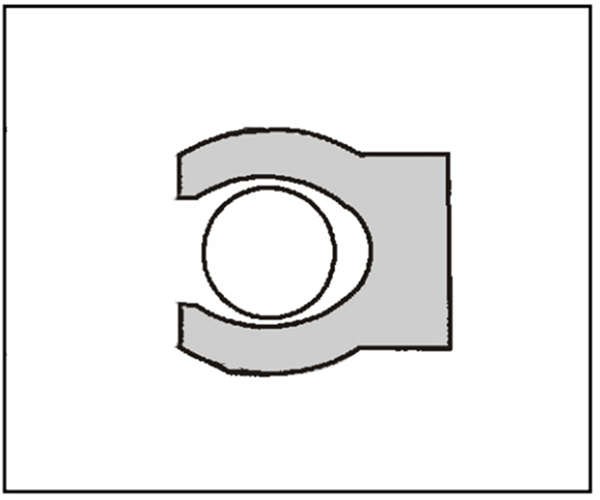

结构： HB
沟槽外径： φDa=100mm
沟槽内径： φDi=81mm
沟槽深度： A=6.1mm
材质组合： 填充碳纤PTFE+301SS
产品编号： HB-1000-5-1-E
